Volba konkrétního druhu odvodňovacího systému
závisí také na požadované zátěži pro pojezd vozidel,
trvanlivosti a životnosti řešení, požadavcích na ekolo-
gii a také na architektonických záměrech. Pro zajiště-
ní životnosti mostních vozovek a izolací mostů je klíčo-
vá kvalita návrhu odvodnění povrchu mostovky a s tím
spojená kvalita realizace hydroizolačního systému a vo-
zovkového souvrství. Normový požadovaný minimální
sklon vozovky v jakémkoliv místě je 0,5%, který ale ne-
zajišťuje, že voda odtéká.
LINIOVÝ SYSTÉM ODVODNĚNÍ
PRO RYCHLÝ ODTOK VODY
Jednou z variant je kombinování variabilních žlabů
z různých materiálů pro povrchové a podpovrchové od-
vodnění, tzv. liniový systém odvodnění. Systémové ře-
šení žlabů z různých druhů materiálů pro rozdílné zatí-
žení i dimenzování odtoku vody má tu výhodu, že prvky
jsou vzájemně kombinovatelné a snadno napojitelné.
Právě rychlost odtoku vody z povrchu silnic je jedním
z důležitých prvků bezpečnosti provozu a také prodlou-
žení životnosti vozovky. Voda se dlouhodobě neshro-
mažďuje v kalužích, nevzniká tak nebezpečí aquplannin-
gu, ostřikování chodců a budov a také mrazové trhliny
neohrožují trvanlivost krajnic a souvrství vozovky.
ŽLABY PRO MAXIMÁLNĚ ZATĚŽOVANÉ
PLOCHY V DOPRAVĚ
Ideálním řešením pro odvodnění rychlostních silnic, au-
tobusových zastávek, železničních přejezdů, tramvajo-
vých pásů jsou monolitické
žlaby z polymerického be-
tonu extra pevné konstrukce DM 1000-1500-2000
pro
zátěžové třídy A15 - D400 dle ČSN EN 1433. Žlaby DM
jsou schopné spolehlivě přenášet dynamické zatěžování
rychle jedoucích vozidel těžké přepravy a zajistit provoz-
ní bezpečnost tím, že i při velkém množství srážek doká-
žou rychle odvést vodu. Polymerický beton je spolehlivý
materiál i za extrémních podmínek. Je mimořádně robust-
ní a odolá vysokým zatížením v tlaku a ohybu. Používá se
pro ekologická řešení odvodňování a ochranu spodních
vod, protože je vyroben z přírodních materiálů (křemen,
čedič, granit), které jsou spojeny směsí pryskyřic.
ODVODNĚNÍ MĚSTSKÝCH ZÓN,
CHODNÍKŮ A KOMUNIKACÍ
Pro středně, ale i těžce zatěžované plochy, je používa-
ný
systém MEARIN. Žlaby jsou z vysoce pevnostní-
ho SMC materiálu
(sklolaminátem vyztužená polyes-
terová pryskyřice) v šířkách 100 až 300mm se širokou
škálou krycích roštů. Díky nízké hmotnosti prvků a pa-
tentovanému způsobu uchycení roštů je také rychlá
montáž. Optimalizovaný tvar žlabu zaručuje lepší vý-
kon při odtékání i nízké vody a zaručuje dobré samo-
čistící vlastnosti.
POLYMERBETONOVÉ ŽLABY
PRO PODZEMNÍ PARKOVIŠTĚ A GARÁŽE
Polymerbetonové žlaby MEADRAIN s integrovanou
ochrannou litinovou hranou a těsnící drážkou pod ná-
zvem EN 1000-1500-2000-3000-4000 se mohou apliko-
vat i
pro vysoké zátěže až E600 kN
(F900 kN na do-
taz). Je to možné díky podkladovým litinovým roštům
a zabudování dle požadavků na jednotlivé třídy zatíže-
ní. Nízká hmotnost polymerbetonu v porovnání s beto-
nem umožňuje instalaci bez nutnosti použití těžké me-
chanizace.
Pro patrová parkoviště, podzemní garáže, nástupiš-
tě apod. je možné využít
vypařovací polymerbetono-
vý žlab PG
1000-1500-3000. Monolitický jednodíl-
ný prvek může být současně použit velmi snadno pro
odvodnění díky své ploché konstrukční výšce (30 –
50mm) a
také jako vodící systém
resp. hmatový bod
pro nevidomé. Přejezd žlabu je velmi tichý, protože
neobsahuje žádný pohyblivý nebo kovový prvek.
LINIOVÉ ODVODNĚNÍ PRO SILNICE A MOSTY
Obrubníkové odvodnění RONN KERB
pro odvodnění
vozovek, parkovišť, dálnic a městských komunikací
pro
zatížení do D400 kN
dle normy ČSN EN 1433 se vyrá-
bí z recyklovaného kompozitního materiálu. Tento ma-
teriál se vyznačuje vysokou pevností, odolností proti ná-
razu, chemickým posypům a nízkou hmotností. Výborné
hydraulické vlastnosti zaručují rychlé a plynulé odvodně-
ní komunikací. Voda nemusí urazit dlouhou vzdálenost
k nejbližší vpusti, nerozlévá se po krajnici, ale stéká pří-
mo do podélného žlabu. Zvolit ideální řešení podle množ-
ství dešťových vod a podle délky jedné větve, umožňují
3 výškové profily 305, 385 a 480mm. Pokud je profil na-
vržen správně a voda má optimální rychlost, zanášení je
zcela minimální. Celkem 3 vtokové otvory na 0,5m, což
je více než mají jiné srovnatelné výrobky, jsou navrže-
ny tak, aby měly dostatečnou kapacitu pro plynulý od-
vod vody a zároveň zamezily průniku velkých předmě-
tů do systému.
SERVIS PRO PROJEKTANTY
Projektanti mohou využít Projekčního servisu RONN,
kdy specialisté navrhnou komplexní řešení pro konkrét-
ní stavební situaci a doporučí nejen vhodné odvodňova-
cí žlaby pro venkovní plochy, ale navrhnou také správný
typ odlučovače ropných látek s napojením přes šachty
s regulátory do retenčních a vsakovacích galerií.
Služba
je zdarma a zpracování návrhu trvá do 2 pracovních
dnů
, v případě složitějších případů dle dohody.
Na webových stránkách
stačí vyplnit
dotazník s požadavky.
Autor: Ing. Jan Ochec,
Ronn Water Management, s.r.o.,

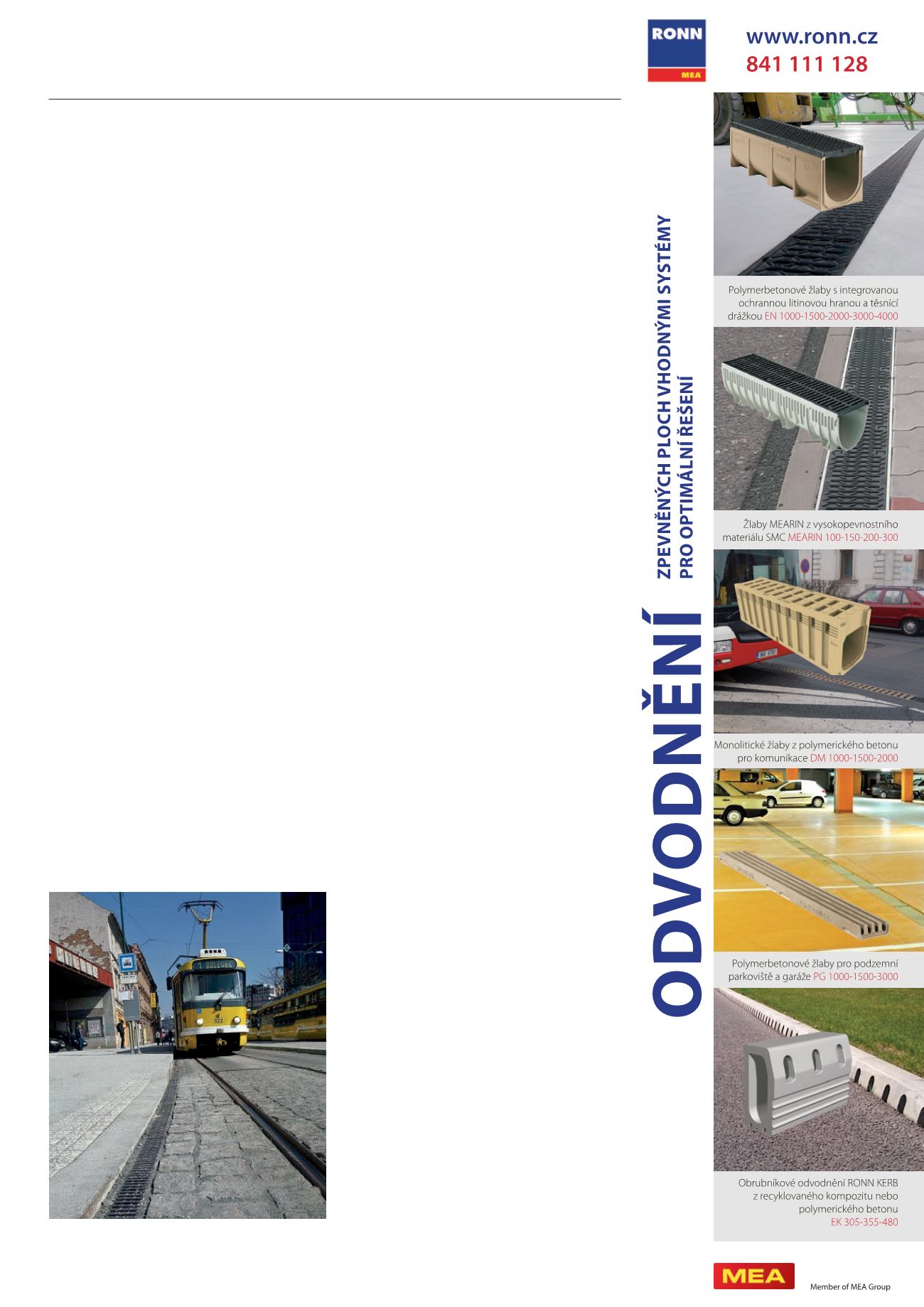

SYSTÉMOVÉ ODVODNĚNÍ ZPEVNĚNÝCH PLOCH
SYSTÉMOVÉ ODVODNĚNÍ ZPEVNĚNÝCH PLOCH, SILNIČNÍCH KOMUNIKACÍ A MOSTŮ, SVODU DEŠŤOVÉ
VODY ZE STŘECH BYTOVÝCH DOMŮ A KOMERČNÍCH OBJEKTŮ VYŽADUJE SPECIFICKÉ ZNALOSTI
PROJEKTANTA NEBO STAVEBNÍHO INŽENÝRA. PROVEDENÍ HYDRAULICKÝCH VÝPOČTŮ, PLÁNOVÁNÍ
A VYTVÁŘENÍ GRAFŮ PRO PŘESNÉ PŘIZPŮSOBENÍ TERÉNU, ZAJIŠTĚNÍ OPTIMÁLNÍ RYCHLOSTI PRŮTOKU
VODY, DIMENZOVÁNÍ ODVODŇOVACÍCH SYSTÉMŮ PODLE OBJEMU SRÁŽEK, VELIKOSTI PLOCHY A JEJÍHO
SPÁDU, DRUHU KOMUNIKACE A TAKÉ PODLOŽÍ.
Žlab Mearin pro městské komunikace
