Zastřešení nádrží Loukov
Zastřešení čtyř nádrží je provedeno železobeto-
novou monolitickou skořepinou o tloušťce 250mm
s patním dodatečně předepnutým věncem rozmě-
ru cca 1000 x 1000mm. Skořepina o hmotnosti té-
měř 1500 t má tvar kulové plochy průměru více než
47m a plochu srovnatelnou s velikostí poloviny fot-
balového hřiště. Každá skořepina byla vybetonová-
na na dně základové desky uvnitř nádrže a následně,
po předepnutí obvodového věnce, vyzdvižena do de-
finitivní polohy ve výšce 20m nad podlahou a při-
pnuta ke konzolám stěn.
Po porovnání několika technologických variant,
které přicházely v úvahu, bylo rozhodnuto zvednout
střechu pomocí celozávitových předpínacích tyčí
a dutých hydraulických válců. Potom bylo třeba vy-
řešit několik zásadních technických problémů jako
například způsob průchodu spojek tyčí hydraulický-
mi válci, dostatečnou kapacitu a tlak čerpadel, sle-
dování geometrie konstrukce a jejího pohybu během
zvedání a ještě celou řadu dalších. Výsledný postup
zvedání byl navržen tak, že na každé z 18 konzol
rozmístěných po obvodě nádrže byly umístěny dvě
zvedací závitové tyče WR
Ø
36mm z oceli pevnosti
1050 MPa, každá únosnosti cca 1000 kN. Na konzo-
lu byla pro každou dvojici tyčí smontována ocelová
konstrukce s převázkami a se stoličkami pro pobírá-
ní jednotlivých kroků zdvihání. Pro průchod spojky
tyčí byly navrženy a zkonstruovány speciální děle-
né roznášecí desky. Tyče byly rozděleny z montáž-
ních důvodů na tři díly délky asi 6m, spodní část
tyče byla zakotvena do věnce skořepiny a zůstává
v konstrukci pro definitivní připnutí střechy ke stě-
ně. Hydraulický systém zdvihání tvořily tři uzavřené
a navzájem propojené okruhy vždy s jedním čerpa-
dlem a 12 dutými válci o nosnosti 600 kN na 6 kon-
zolách. Z uvedených únosností je patrno, že tyče
byly teoreticky vyžity asi na 42% únosnosti, hyd-
raulické válce na 70%. Pracovní tlak v okruhu ne-
převýšil 530 barů.
Vlastní zdvihání probíhalo po jednotlivých kro-
cích velikosti až 150mm, po kterých bylo nutno
vždy pobrat konstrukci na maticích ve stoličkách.
Po vyjetí celé tyče i se spojkou nad převázku byla
tyč pomocí věžového jeřábu demontována. Průměr-
ná rychlost zvedání dosahovala 1m/hod, jednu sko-
řepinu bylo možno zvednout včetně všech dopro-
vodných činností za 4 – 5 dní. Změny tvaru střešní
skořepiny byly sledovány v 18 bodech pod každou
konzolou laserovým dálkoměrem a dále ještě ve 3
bodech ve třetinách obvodu pomocí lankového sní-
mače propojeného s PC. V průběhu zvedání se ma-
ximální absolutní odchylky od roviny skořepiny po-
hybovaly do 20mm, což bylo sice výrazně více, než
předpokládaly konzervativní odhady, nutno však
dodat, že značnou část z této deformace zapříčinilo
nerovnoměrné oteplení skořepiny a závěsů a lokál-
ní imperfekce konstrukce skořepiny. Během zdvihá-
ní však v žádném případě nedošlo k jakémukoliv po-
rušení konstrukce střechy.
ZVEDÁNÍ TĚŽKÝCH BŘEMEN
pomocí tyčových nebo lanových závěsů
Moderní technologie výstavby inženýrských konstrukcí velmi často vyvolávají
potřebu vertikální nebo horizontální manipulace s břemeny o hmotnosti v řádu
stovek tun na značné vzdálenosti. Tato skutečnost dala vzniknout celému oboru
stavebních prací souhrnně nazývanému těžké zvedání neboli heavy lifting. Tou-
to technologií se zpravidla zabývají specializované firmy disponující příslušným
strojním zařízením a vysoce kvalifikovaným personálem. Jednou z takových fi-
rem je i Freyssinet CS. Na příkladu dvou akcí realizovaných touto firmou se po-
kusím srovnat dva základní způsoby vertikálního transportu těžkých břemen.
Jedná se o zvedání břemen na tyčových nebo lanových závěsech. Pro srovnání
jsem vybral dva projekty realizované v poslední době a to montáž železobeto-
nových střech kruhových nádrží v Loukově a manipulaci s elektrárenskými kotli
při obnově tří bloků Elektrárny EPRU II.

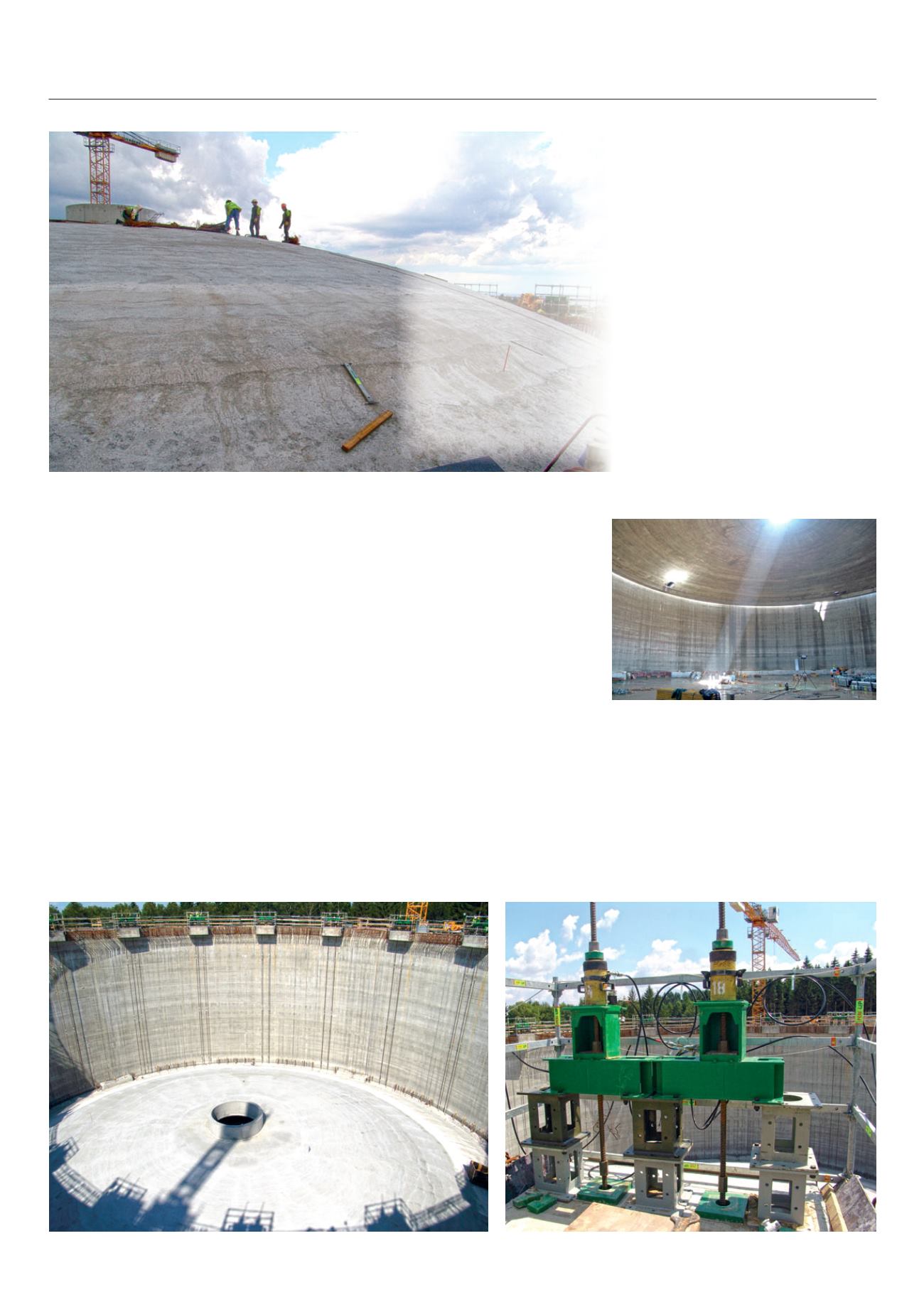

Zdvihání střechy nádrže na předpínacích tyčích
Ocelová konstrukce s převázkou, stoličkami a hydraulickými válci
Skořepina zvednutá do definitvní polohy
Interiér nádrže pod zdvihanou střechou - hra světla
